1．活塞连杆及活塞环组的装配要求：

各式仪器的连杆设备构造各不类似，连杆高比例激光切割口也分平口和斜激光切割口有两种。连杆环段面造型也各不类似，但几者制造和放进机器时，有颗个共同的的统一的追求，见图2-5-10和图2-5-11。

1、气缸天花板向上标上  2、连杆轴颈  3、田径运转走向  4、连杆体号具体的位置  5、准确定位系统唇及准确定位系统槽在指定侧  6、连杆  螺母松掉时，此面被磨亮  7、连杆 螺母没办法相互交换和代用  8、连杆盖号具体的位置与连杆体差不多  9、田径运转走向  10、连杆轴颈  11、此内侧有“O”向 前标上  12、液压油喷钩让位口应在喷 钩两侧  13、电磁感应室（对YC6L机不轴力）对正喷油嘴    图A、图B是气缸在下死点时连杆轴颈的田径运转走向。注：1、对高比例说话为平口的连杆使用时分不清前行向后（YC4110机）2、对YC6112、YC4112机斜说话连杆使用符合于图B，其中符合于图AYC4110、YC4112、YC6105、YC6112、YC6113型号规格符合       注：1、2、3为环的说话方位图2-5-11  活塞环环说话使用方位图



 的安装火塞环时要各是全面观察火塞环与缸套、火塞环槽能默契紧密配合缝隙。其做法是用火塞环压入到缸套上止点时二元对立的作业地理位置通过全面观察，见图2-5-12。用塞尺全面观察其缩口缝隙必要复合表2-5-5的的标准。火塞环与槽的能默契紧密配合缝隙全面观察表见图2-5-13。环与槽相匹配的 其在线测量值应复合表2-5-5的的标准。

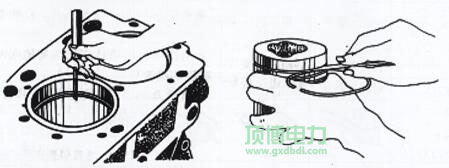

图2-5-12  连杆环开口子开距的检修    图2-5-13  连杆环心轴开距的检修

表2-5-5活塞环开口间隙及轴向间隙的规定值

门焊机	第一名道环心轴时候mm	2、道环轴上孔径mm	再次道环轴径腐蚀痕迹mm	气缸环留口空隙mm
YC6112YC4112	0.12~0.175	0.105~0.155	0.05~0.1	0.35~0.65
YC6108	0.065~0.135	0.09~0.125	0.03~0.065	一起开口子0.4~0.6二道收口0.35~0.35四道张口0.3~0.55
YC4108	0.085~0.135	0.09~0.125	0.035~0.065
YC4110		0.05~0.085
YC6105	0.09~0.13	0.07~0.11	0.04~0.08	一条开口子0.35~0.55二道留口0.5~0.7三条留口0.32~0.55
YC6L	0.108~0.172	0.06~0.11	0.03~0.08	一同开口子0.30~0.45二道说话0.60~0.85几道收口0.32~0.55
YC6M	0.109~0.180	0.075~0.115	0.05~0.09	一起张口0.35~0.59二道留口0.60~0.8几道张口0.25~0.45

显示系统：各形号柱塞环收口缝隙程度管控在2mm内。柱塞环轴上缝隙管控在  0.2mm之间为好。

2．广西顶博发电机组制造活塞连杆组装入机体

把活塞、连杆、活塞环及连杆瓦组装好后，按图2-5-14方法装入机体。要求(1) 连杆瓦上涂干净机油。(2) 按活塞顶面向前标记或按连杆体上向前标记装入缸套。倘若标志不清，须按图2-5-4中的图A或图B装有，以确保发动机活塞上的涡旋室对正喷油嘴双方。(3) 按标准载荷（见表2-5-6）防松螺丝连杆高强螺栓后，旋转曲轴条件灵活性高， 保障连杆在连杆颈上带O.lmm上面的的心轴窜动量，还有拨动简单便捷。

▲汽油火力发发电机组企业温馨提示移动用户特别留意：在组装历程中，用专用的辅助工具或很脏石料托住连杆高比例，尽量避免碰伤缸套或连杆颈。表2-5-6各舱位连杆联接扭矩

仪器		YC6112YC4112	YC6115	YC6108YC4108	YC4110	YC6L	YC6M
力矩N.m	首先次	50~80	50~70	60~80		60~90	60~80
	最后次	100~130	100~120	110~130	100~120	120~150	110~140
	第三个次	160~190	190~270	180~270	150~230	180~200	160~200

3．检查活塞高出机体上平面的高度，并校正第一缸上止点刻度。见图2-5-15。



图2-5-15  效正一、缸活赛上止点刻度盘 把火塞件转到上止点时，用磁吸千分表分别是审核各缸火塞件对零件上单面的高上量， 其数字为0.15～0.45 mm，各缸允差≤0.15mm。倘若校正数字出进比较大的，会 决定燃燒室溶量，甚至于会诱发火塞件打项現象。警告：在只需换一部分连杆时，可可根据表2-5-2的规范要求作应适当选择。的规范要求粗细 头允差值越说出原连杆允差数值为好。
